ناودانی منقطع چیست؟

ناودانی منقطع یکی از تجهیزات مهم ساختمانی است که با پروفیل فولادی تولید می‌شود. این مقطع جهت حفاظت از دیوار ساختمان مورد استفاده قرار می‌گیرد. وال پست، انواع میانقاب سازه‌ای، غیرسازه‌ای و تیغه‌ها را به اسکلت ساختمان متصل می‌کند. وجود وال‌پست باعث افزایش مقاومت ساختمان در برابر عوامل محیطی مخرب نظیر باد و زلزله می‌شود. به‌عبارتی، دیوارهای سازه‌ای و غیرسازه‌ای در صورت وجود وال پست با اسکلت ساختمان درگیر می‌شوند که این وضعیت به افزایش مقاومت بنا کمک می‌کند. مقاوم‌سازی ساختمان نیز بر عمر مفید آن می‌افزاید. ضمن‌اینکه ناودانی منقطع، پروسه اجرای وال‌پست یا ناودانی به شکل منقطع است؛ این روش در مقایسه با روش‌های دیگر آسان‌تر و اقتصادی‌تر اجرا می‌شود. در ادامه مطلب، به معرفی کامل انواع ناودانی منقطع و کاربردهای آن‌ها می‌پردازیم.

ناودانی منقطع چیست؟

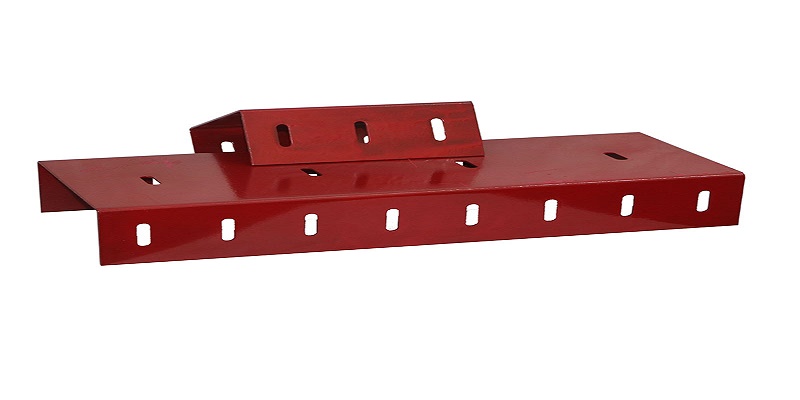

ناودانی منقطع یا وال‌پست منقطع با ورق سیاه یا فولاد گالوانیزه تولید می‌شود و از آن جهت مقاوم‌سازی و مسلح نمودن دیوارهای سازه استفاده می‌کنند. براساس پیوست آیین‌نامه ۲۸۰۰ از مقررات ملی ساختمان، ساختمان‌سازان در زمان ساخت سازه، موظف به استفاده از والپست هستند؛ این قانون به‌دلیل زلزله‌خیز بودن ایران تصویب شده است. بنابراین، بااستفاده از ناودانی منقطع یا وال‌پست می‌توان ایمنی ساختمان را در برابر زلزله افزایش داد. درصورتی‌که ناودانی به‌همراه میلگرد بستر به‌کار گرفته شود نیز میزان استحکام آن بیشتر خواهد شد. ضمنا، والپست در ابعاد مختلفی تولید می‌شود تا پاسخگوی نیاز مصرف‌کنندگان با اهداف مختلف باشد. برای کسب اطلاعات بیشتر درباره وال پست چیست می‌توانید به مقاله مربوطه آن مراجعه کنید.
ابعاد ناودانی یا والپست منقطع

همان‌طورکه اشاره شد، تولید ناودانی یا وال‌پست منقطع در ابعاد مختلفی صورت می‌گیرد. در ادامه لیستی از ابعاد ناودانی منقطع آورده شده است:

طول ۲۰ سانتی‌متر، بال 6-7، جان 5/10
طول ۳۰ سانتی‌متر، بال 6-7، جان 5/10
طول ۴۰ سانتی‌متر، بال 6-7، جان 5/10
طول ۲۰ سانتی‌متر، بال 6-7، جان 5/15
طول ۳۰ سانتی‌متر، بال 6-7، جان 5/15
طول ۴۰ سانتی‌متر، بال 6-7، جان 5/15
طول ۲۰ سانتی‌متر، بال 6-7، جان 5/20
طول ۳۰ سانتی‌متر، بال 6-7، جان 5/20
طول ۴۰ سانتی‌متر، بال 6-7، جان 5/20

انواع ناودانی منقطع چیست؟

ناودانی منقطع یا والپست از لحاظ ظاهری، انواع مختلفی دارد که در ادامه، به‌صورت مختصر به معرفی آن‌ها می‌پردازیم:

وال‌پست عمودی

زمانی‌که طول دیوار از ۴ متر فراتر برود یا اینکه ۴۰ برابر از ضخامتش بیشتر باشد، والپست عمودی یا قائم مورد استفاده قرار می‌گیرد. این والپست به‌منظور کوتاه کردن دیوار و مقاومت در برابر بار خمشی به‌کار گرفته می‌شود.

وال‌پست افقی

والپست افقی در فضاهایی که طول دیوار فراتر از 5/3 متر برود یا ارتفاع دیوار نسبت به ضخامتش ۳۰ برابر بیشتر باشد، کارایی دارد. بنابراین، نوع والپست مصرفی به مشخصات ابعادی دیوار بستگی دارد.

کاربرد ناودانی یا نبشی منقطع چیست؟

کاربرد ناودانی و نبشی منقطع مربوط به صنعت ساختمان‌سازی می‌شود که باکمک آن‌ها، اتصال و مقاوم‌سازی دیوارهای سازه را انجام می‌دهند. با استفاده از ناودانی می‌توان از اتصال محکم دیوارها و تیغه‌ها به اسکلت ساختمان اطمینان حاصل کرد. این مقطع در هنگام وقوع زلزله باعث هدایت نیروهای وارده از دیوار به فریم ساختمان می‌شود که این کار از تخریب سازه جلوگیری می‌کند. اصولا، مبحث خنثی‌سازی نیروهای وارده در ساختمان‌سازی اهمیت ویژه‌ای دارد و در‌این‌راستا، از تجهیزات مختلفی نظیر ناودانی منقطع استفاده می‌شود. درمجموع، می‌توان گفت که ناودانی‌های منقطع یا والپست‌ها از دیوار در برابر نیروهای عمود بر صفحه و همین‌طور نیروهای کمانشی و خمشی محافظت می‌کنند.
نحوه اجرای وال پست منقطع

ناودانی منقطع بعد از پایان دیوارچینی بر روی اجزای دیوار موردنظر اجرا می‌شود. همچنین، در زمان اجرای وال پست منقطع بایستی فواصل بین دیوار و ستون را با متریال انعطاف‌پذیری همچون پلی‌استایرن و پشم سنگ، پر کرد. درکل، برای اجرای وال پست منقطع روش‌های مختلفی وجود دارد که در ادامه به آن‌ها اشاره می‌کنیم:

اتصال به ستون‌های ساختمان با بهره‌گیری از میلگرد
اجرای وال پست با بهره‌گیری از انکربولت و نبشی‌کشی
مهار دیوار به دیوار برشی با عبور میلگرد در سوراخ قاب‌های موجود
